Гибкие промышленные шланги
В компании «Хольц Мастер» можно купить гибкие шланги для аспирации и сжатого воздуха в Калининграде. В каталоге представлены промышленные рукава IPL для деревообрабатывающих станков, стружкоотсосов, систем удаления пыли, промышленных пылесосов, компрессоров и пневматического оборудования.
Ассортимент включает полиуретановые шланги для отсоса стружки, опилок и древесной пыли диаметром от 51 до 300 мм, а также шланги для сжатого воздуха с внутренним диаметром от 6 до 16 мм.
Стоимость указана за погонный метр. В карточках товаров можно проверить актуальную цену, наличие, внутренний или номинальный диаметр и другие характеристики. Для правильного подбора необходимо учитывать назначение шланга, размеры присоединительных патрубков и условия эксплуатации.
Какие шланги представлены в каталоге
На странице собраны две основные группы промышленных шлангов:
- шланги для аспирации и удаления стружки — для соединения деревообрабатывающих станков, стружкоотсосов, фильтров и промышленных пылесосов;
- шланги для сжатого воздуха — для подключения компрессоров, пневматического инструмента и других элементов пневматической системы.
Эти группы отличаются назначением, конструкцией, диапазоном диаметров и рабочими характеристиками. Шланг для аспирации нельзя автоматически использовать в напорной пневматической линии, а шланг для сжатого воздуха не подходит для удаления большого объема стружки.

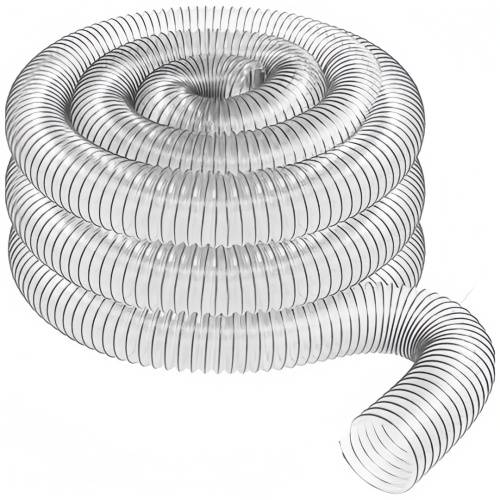

Шланги для аспирации и стружкоотсоса
Аспирационный шланг предназначен для отвода древесной стружки, опилок, пыли и других сухих частиц от рабочей зоны оборудования. Он соединяет патрубок станка с системой аспирации, стружкоотсосом, фильтровальной установкой или промышленным пылесосом.
Представленные в каталоге рукава изготовлены из полиуретана и армированы металлической спиралью. Такая конструкция помогает шлангу сохранять форму при изгибе и работе под разрежением, одновременно обеспечивая необходимую гибкость.
Основные особенности аспирационных шлангов:
- гибкая и сравнительно легкая конструкция;
- полиуретановая стенка;
- армирование стальной спиралью;
- устойчивость к истирающему воздействию стружки и опилок;
- возможность использования в системах пылеудаления;
- широкий диапазон диаметров;
- возможность визуально контролировать движение материала;
- сохранение гибкости при низкой температуре в пределах характеристик изделия.
Основная линейка имеет толщину полиуретановой стенки около 0,5 мм. Также в каталоге представлен усиленный шланг диаметром 100 мм с толщиной стенки 0,9 мм. Более толстая стенка повышает устойчивость рукава к механическому износу, но одновременно увеличивает массу и уменьшает гибкость.
Где применяются аспирационные шланги
Гибкие рукава для удаления стружки используются в мебельном, столярном и деревообрабатывающем производстве.
- форматно-раскроечные и круглопильные станки;
- фрезерные станки и обрабатывающие центры с ЧПУ;
- рейсмусовые и строгальные станки;
- торцовочные и ленточные пилы;
- кромкооблицовочные станки;
- шлифовальное оборудование;
- сверлильно-присадочные станки;
- стружкоотсосы и мобильные аспирационные установки;
- промышленные пылесосы;
- централизованные системы аспирации;
- системы отвода древесной пыли, стружки и легких гранул;
- вентиляционные и технологические системы подходящего назначения.
Подключение шланга к конкретному оборудованию должно соответствовать диаметру патрубка, производительности аспирационной установки и требованиям производителя станка.
Деревообрабатывающие станки и другое производственное оборудование можно посмотреть в разделе «Оборудование».
Доступные диаметры шлангов для стружки
В каталоге представлены аспирационные шланги следующих диаметров:
- 51 мм;
- 60 мм;
- 100 мм;
- 120 мм;
- 127 мм;
- 140 мм;
- 150 мм;
- 160 мм;
- 180 мм;
- 200 мм;
- 250 мм;
- 300 мм.
Шланги небольшого диаметра подходят для ручного инструмента, локального пылеудаления и отдельных станочных патрубков. Рукава среднего и большого диаметра применяются для стационарных станков, магистралей и аспирационных систем с высокой производительностью.
Точное назначение зависит не только от диаметра, но и от необходимого расхода воздуха, скорости потока, длины трассы и сопротивления всех элементов системы.
Как выбрать диаметр аспирационного шланга
Наиболее надежный способ — подобрать шланг по наружному диаметру присоединительного патрубка станка или по размеру предназначенного для него переходника.
Без необходимости не рекомендуется значительно уменьшать диаметр относительно выходного патрубка оборудования. Сильное сужение проходного сечения увеличивает сопротивление воздушному потоку и может снизить эффективность удаления пыли и стружки.
Перед покупкой проверьте:
- наружный диаметр патрубка станка;
- внутренний диаметр требуемого шланга;
- тип соединительного переходника;
- необходимую длину участка;
- минимально допустимый радиус изгиба;
- производительность аспирационной установки;
- разрежение, создаваемое системой;
- температуру перемещаемого воздуха;
- характер и абразивность удаляемого материала.
Если диаметр патрубков станка и аспирационной установки различается, используют подходящий переходник. Переход желательно устанавливать так, чтобы не создавать резкого сужения и участка, в котором будет накапливаться стружка.
Как длина шланга влияет на аспирацию
Гибкий шланг создает большее сопротивление воздушному потоку, чем гладкая жесткая труба аналогичного диаметра. Чем длиннее рукав и чем больше в нем резких изгибов, тем ниже может быть фактическая производительность пылеудаления.
Поэтому гибкий участок рекомендуется делать настолько коротким, насколько это позволяет безопасное перемещение оборудования. Для длинных стационарных трасс обычно применяют жесткие воздуховоды, а гибкий шланг устанавливают только на последнем участке подключения к станку.
Во время монтажа следует избегать:
- перегибов и заломов;
- сильного растяжения рукава;
- слишком малого радиуса поворота;
- провисаний, в которых может скапливаться стружка;
- контакта с движущимися частями станка;
- трения о острые металлические кромки;
- расположения возле открытого огня и горячих поверхностей.
Антистатические свойства и заземление
При движении сухой древесной пыли и стружки по шлангу может накапливаться статический электрический заряд. Поэтому для промышленной аспирации важны антистатические свойства рукава и правильное электрическое соединение элементов системы.
Если конкретная модель предусматривает отвод статического заряда через металлическую спираль, ее необходимо правильно соединить с заземленными металлическими элементами оборудования в соответствии с инструкцией производителя и проектом аспирационной системы.
Наличие стальной спирали само по себе не заменяет полноценное заземление. Для помещений с горючей пылью и потенциально взрывоопасной средой следует применять оборудование, рукава и соединительные элементы, имеющие необходимое подтверждение пригодности для таких условий.
Рабочая температура аспирационных шлангов
Для представленных полиуретановых рукавов основной линейки указан диапазон рабочих температур от −40 до +90 °C.
Этот параметр относится к материалу шланга и не означает, что его можно использовать для любых горячих газов, дыма или продуктов горения. Необходимо учитывать температуру среды, продолжительность воздействия, давление или разрежение и рекомендации по конкретной модели.
Шланги для удаления стружки не следует применять для отвода искр, раскаленных частиц или горячих продуктов горения, если такое применение прямо не предусмотрено технической документацией изделия.

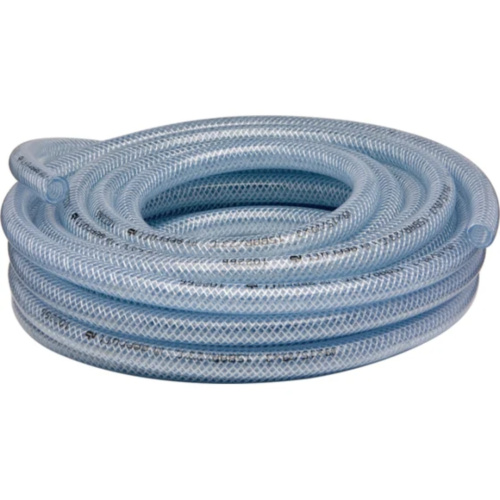

Шланги для сжатого воздуха
Шланг для сжатого воздуха используется для передачи воздуха от компрессора или пневматической магистрали к инструменту, станку, клапану, цилиндру или другому потребителю.
В каталоге представлены шланги IPL с различными сочетаниями внутреннего и наружного диаметра:
- d 6 / D 12 мм;
- d 8 / D 14 мм;
- d 10 / D 16 мм;
- d 12 / D 18 мм;
- d 13 / D 19 мм;
- d 16 / D 22 мм.
Строчная буква d обычно обозначает внутренний диаметр, а заглавная D — наружный. Например, запись d 10 / D 16 мм означает, что внутренний проход имеет диаметр 10 мм, а полный наружный диаметр шланга составляет 16 мм.
Где используются шланги для сжатого воздуха
- подключение пневматического инструмента;
- соединение компрессора с потребителем;
- пневматические цилиндры и приводы;
- клапаны и распределители;
- пневматические зажимы;
- продувочные пистолеты;
- оборудование для мебельного производства;
- станки с пневматическими узлами;
- сборочные и упаковочные линии;
- автоматизированное промышленное оборудование.
Использовать шланг следует только для среды и условий, которые предусмотрены его техническими характеристиками. Пневматический шланг общего назначения нельзя без проверки применять для пара, газа, топлива, пищевых продуктов, агрессивных химических веществ или подачи воздуха для дыхания.
Как выбрать шланг для компрессора
При выборе нужно учитывать не только размер резьбы или штуцера, но и фактический расход воздуха подключаемого оборудования. Слишком маленький внутренний диаметр может вызвать заметное падение давления, особенно при большой длине линии.
Перед заказом необходимо определить:
- внутренний и наружный диаметр шланга;
- диаметр и тип штуцеров;
- рабочее и максимальное допустимое давление;
- необходимый расход сжатого воздуха;
- общую длину линии;
- рабочую температуру;
- минимальный радиус изгиба;
- условия эксплуатации внутри или снаружи помещения;
- наличие масел, растворителей и других веществ в рабочей зоне.
Рабочее давление должно соответствовать маркировке и техническому паспорту конкретного шланга. Нельзя определять допустимое давление только по наружному виду или толщине стенки.
Как правильно установить пневматический шланг
Штуцер должен соответствовать внутреннему диаметру шланга и применяться вместе с предусмотренным способом фиксации. Неподходящий фитинг может повредить стенку, вызвать утечку или привести к отсоединению линии под давлением.
При монтаже следует:
- выполнять ровный рез без смятия стенки;
- использовать совместимые штуцеры и соединители;
- не превышать допустимый радиус изгиба;
- не перекручивать шланг вокруг продольной оси;
- защищать линию от острых кромок и движущихся механизмов;
- не допускать натяжения возле соединения;
- проверять герметичность после сборки;
- перед обслуживанием полностью сбрасывать давление.
Преимущества гибких промышленных шлангов
- удобное подключение подвижных и стационарных узлов;
- возможность прокладки линии в ограниченном пространстве;
- широкий выбор диаметров;
- продажа погонными метрами;
- варианты для аспирации и пневматических систем;
- возможность заменить только изношенный участок;
- простота визуального контроля состояния линии;
- совместимость с распространенными патрубками и фитингами при правильном подборе.
Как определить необходимую длину
Измерьте предполагаемую трассу от одного соединительного патрубка до другого с учетом всех поворотов и перемещений оборудования. К полученному значению добавьте небольшой запас, который не позволит рукаву натягиваться во время работы.
Слишком большой запас также нежелателен: лишняя длина образует петли, повышает сопротивление потоку и увеличивает риск повреждения. Для подвижного станочного узла необходимо учитывать весь диапазон его перемещения.
Шланги продаются погонными метрами. Возможность отреза конкретной длины, минимальное количество и доступный остаток следует проверять в карточке товара или уточнять у менеджера.
Как соединить шланг с оборудованием
Для соединения аспирационных рукавов используют патрубки, переходники, хомуты и быстроразъемные элементы подходящего диаметра. Соединение должно быть герметичным и не создавать выступов, за которые будет цепляться стружка.
Пневматические линии собираются с помощью штуцеров, муфт, быстроразъемных соединений и других фитингов, рассчитанных на соответствующее давление.
При выборе соединительной арматуры необходимо учитывать:
- внутренний и наружный диаметр шланга;
- материал стенки;
- рабочее давление или разрежение;
- температуру;
- наличие вибрации;
- частоту отсоединения;
- условия эксплуатации.
Осмотр и замена шлангов
Промышленные шланги необходимо регулярно осматривать, особенно возле штуцеров, хомутов, изгибов и участков контакта с оборудованием.
Признаками необходимости замены могут быть:
- трещины и разрывы стенки;
- протертые или сильно истонченные участки;
- повреждение армирующей спирали;
- утечка воздуха;
- постоянные заломы;
- расслоение материала;
- повреждение возле фитинга;
- потеря гибкости;
- деформация, препятствующая нормальному прохождению потока.
Поврежденный шланг не следует временно ремонтировать способом, не предусмотренным производителем, особенно если он работает под давлением.
Хранение гибких шлангов
- храните шланги в сухом помещении;
- защищайте их от прямых солнечных лучей;
- не располагайте рядом с источниками высокой температуры;
- не складывайте рукав с резкими перегибами;
- не ставьте сверху тяжелые предметы;
- защищайте концы от попадания грязи и посторонних предметов;
- не допускайте продолжительного контакта с неизвестными химическими веществами;
- соблюдайте минимальный радиус изгиба конкретной модели.
Длительное хранение в сжатом, перекрученном или сильно изогнутом состоянии может привести к остаточной деформации стенки.
От чего зависит цена гибкого шланга
Цена за погонный метр зависит от нескольких характеристик:
- назначения шланга;
- внутреннего и наружного диаметра;
- материала стенки;
- толщины стенки;
- типа армирования;
- стойкости к истиранию;
- рабочего давления или разрежения;
- температурного диапазона;
- антистатических свойств;
- производителя;
- текущего наличия на складе.
При выборе рекомендуется учитывать не только начальную стоимость, но и соответствие шланга конкретной задаче. Неправильно подобранный диаметр или тип рукава может снизить производительность оборудования и привести к преждевременному износу.
Почему стоит купить шланги в «Хольц Мастер»
- шланги для аспирации и сжатого воздуха в одном каталоге;
- продукция итальянской торговой марки IPL;
- диаметры для разных моделей станков и аспирационных установок;
- пневматические шланги нескольких типоразмеров;
- продажа погонными метрами;
- актуальные цены и остатки в карточках товаров;
- возможность приобрести товар в наличии или оформить под заказ;
- помощь менеджера при подборе;
- самовывоз со склада в Калининграде;
- доставка по согласованию.
Купить гибкие шланги в Калининграде
Компания «Хольц Мастер» предлагает промышленные шланги мебельным и деревообрабатывающим производствам, столярным мастерским, сервисным организациям и частным мастерам.
Чтобы оформить заказ, выберите назначение и диаметр шланга, проверьте стоимость погонного метра и наличие, затем укажите необходимое количество.
Получить заказ можно самовывозом со склада компании по адресу: г. Калининград, ул. Энергетиков, 9. Условия доставки и подбора шланга можно уточнить у менеджера по телефону +7 (4012) 97-14-14.
Частые вопросы о гибких шлангах
Какой шланг выбрать для удаления стружки?
Выбирайте полиуретановый аспирационный рукав, диаметр которого соответствует патрубку станка или переходника. Также необходимо учитывать производительность стружкоотсоса, длину трассы и характер удаляемого материала.
Можно ли уменьшить диаметр шланга переходником?
Технически это возможно, но сильное сужение увеличивает сопротивление воздушному потоку и может ухудшить удаление стружки. Размер перехода следует согласовывать с характеристиками аспирационной установки.
Что означает D 100 мм?
В названии аспирационного шланга D 100 мм обозначает его номинальный внутренний диаметр. Перед покупкой необходимо сравнить его с фактическим размером патрубка.
Что означает d 10 / D 16?
Строчная буква d обозначает внутренний диаметр 10 мм, а заглавная D — наружный диаметр 16 мм.
Какой диаметр выбрать для компрессора?
Диаметр зависит от расхода воздуха, длины линии и требований подключаемого инструмента. Для оборудования с большим расходом воздуха слишком узкий и длинный шланг может вызвать падение давления.
Можно ли использовать аспирационный шланг для сжатого воздуха?
Нет, если производитель прямо не допускает такое применение. Аспирационный рукав рассчитан преимущественно на работу под разрежением, а пневматическая линия — под внутренним давлением.
Можно ли использовать пневматический шланг для воды?
Только если техническая документация конкретной модели допускает работу с водой. Назначение «для сжатого воздуха» само по себе не подтверждает совместимость с жидкостями.
Нужно ли заземлять аспирационный шланг?
Если модель предусматривает отвод статического заряда через металлическую спираль, ее подключают к заземленным элементам системы в соответствии с инструкцией производителя. Для промышленной аспирации требования к заземлению должны определяться проектом.
Можно ли использовать шланг на улице?
Возможность наружной эксплуатации зависит от материала, температуры, воздействия ультрафиолета и других характеристик конкретного изделия. Шланг следует защищать от механических повреждений и условий, не предусмотренных производителем.
Как рассчитать необходимую длину?
Измерьте фактическую трассу с учетом изгибов и перемещения оборудования. Добавьте небольшой запас, чтобы шланг не натягивался, но избегайте избыточной длины и провисающих петель.
Как часто нужно менять шланг?
Фиксированного срока замены нет. Он зависит от интенсивности работы, абразивности материала, давления, температуры и условий монтажа. Шланг заменяют при появлении трещин, утечек, сильного истирания, повреждения спирали или соединений.
Как продаются шланги?
Стоимость в каталоге указывается за погонный метр. Доступную длину и минимальное количество конкретного товара можно проверить при оформлении заказа или уточнить у менеджера.
